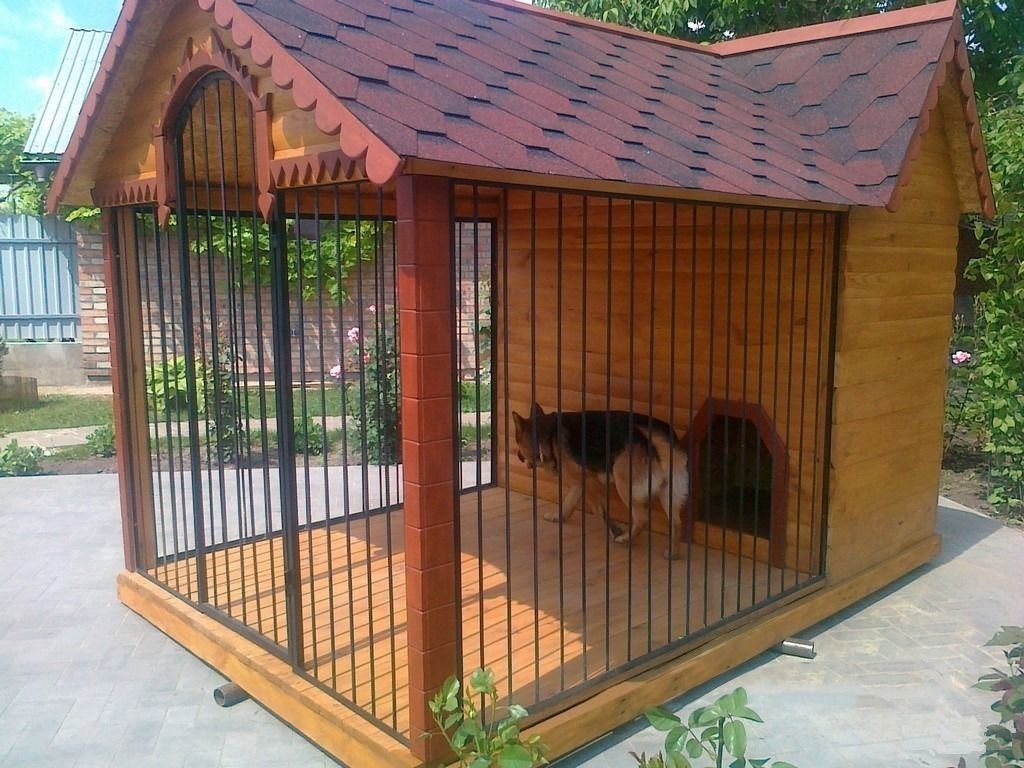

Молниезащита и заземление вольера для собак

Технический Центр ZANDZ получил запрос на расчёт системы молниезащиты вольера, рассчитанного на 4 собак. Рассмотрим решение которое было предложено нашими инженерами.

Исходные данные:

• архитектурный чертёж;
• план кровли;
• удельное сопротивление грунта: 100 Ом*м.

Задача:

• рассчитать систему молниезащиты;
• рассчитать заземляющее устройство.

Молниезащита и заземление вольера для собак выполнены в соответствии с:

• ПУЭ “ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК”, 7 издание;
• СО 153-34.21.122-2003 «ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ, СООРУЖЕНИЙ И ПРОМЫШЛЕННЫХ КОММУНИКАЦИЙ», далее СО;
• РД 34.21.122-87 «ИНСТРУКЦИЯ ПО УСТРОЙСТВУ МОЛНИЕЗАЩИТЫ ЗДАНИЙ И СООРУЖЕНИЙ», далее РД.

Комплекс мероприятий по обеспечению необходимых требований к системе молниезащиты и заземляющему устройству вольера представлен следующими решениями:

1. Молниезащита объекта выполнена при помощи молниеприёмников высотой 2 м (GL-21131).
2. Дефлекторы защищаются при помощи металлических колпаков, который присоединяется к системе токоотводов.
3. В качестве токоотвода применяется стальная омедненная (толщина медного покрытия не менее 70 мкм) проволока d8 мм (GL-11149).
4. Установка токоотводов осуществляется при помощи зажима GL-11711 — на кровле, GL-11703А — на вертикальных поверхностях. Шаг установки зажимов 0,8-1,0 м.
5. Для соединения проката по длине и в узлах используется универсальный зажим GL-11551A.
6. Все металлические элементы, размещенные на кровле, необходимо присоединить к токоотводу при помощи зажимов GL-11545А.
7. В качестве вертикального заземлителя используются омедненные стальные электроды длиной 3 м в местах опусков токоотводов. В качестве горизонтального заземлителя используется омедненная стальная полоса сечением 30х4 мм, объединяющая все вертикальные электроды. Расстояние до фундамента объекта — не менее 1 м. Заглубление полосы 0,5 — 0,7 м.
8. Согласно ПУЭ-7 изд., п.1.7.55 — Заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты 2-й и 3-й категорий этих зданий и сооружений, как правило, должны быть общими.
9. При наличии ж/б конструкций их необходимо присоединить к токоотводам/заземляющему устройству.
10. Подключение к заземляющему устройству выполняется при помощи зажимов ZZ-005-064.

• Плотность разрядов молнии в землю – 4 удара/кв. км в год
• Полное число ударов в систему – 0,0052 (раз в 192 года);
• Суммарное число прорывов – 0,00022 (раз в 4545 лет);
• Надежность системы – 0,958;
• Вероятность прорыва во все объекты системы – 0,042.

Расчет сопротивления заземляющего устройства:

Сопротивление вертикального электрода:

• где ρэкв – эквивалентное удельное сопротивление грунта — 100 Ом·м;
• L – длина вертикального электрода — 3 м;
• d – диаметр вертикального электрода — 0,014 м;
• T – заглубление — расстояние от поверхности земли до заземлителя — 2 м;

где t – заглубление верха электрода — 0.5 м

Сопротивление горизонтального электрода:

• где ρ – удельное сопротивление грунта — 100 Ом·м;
• b — ширина горизонтального электрода — 0.03 м;
• h — глубина заложения горизонтального проводника — 0.5 м;
• Lгор – длина горизонтального электрода — 21 м.

Полное сопротивление заземляющего устройства:

• где n – количество комплектов, вертикальные заземлители — 3 шт., горизонтальный заземлитель – 1 шт. ;
• Kисп – коэффициент использования, 0,81.
• Расчетное сопротивление заземляющего устройства составляет 5,94 Ом.

На рисунке 1 показано расположение оборудования.

Рисунок 1 – Расположение оборудования.

Перечень необходимых материалов приведен в таблице 1.

Таблица 1 – Перечень потребности материалов.

Примечание
